《スーパードライ》 特注品例
東洋リビング
【 固定棚板フィーダー保管庫 】
 ●ヤマハ製フィーダー保管庫(固定棚) SDF-1104-00(特注棚板)

特注品例1-1拡大表示(別ウィンドウで開きます)

用途 IC・LED等のSMD(表面実装部品)リール保管
仕様 ・ヤマハ製CLタイプフィーダー専用棚板
・8mm幅フィーダーを50本/棚 搭載可能
・4枚扉
・専用棚板耐荷重:80kg/枚
・電子ドライユニット2台搭載
・最低到達湿度:0%RH
・外寸:W1200×H1840×D950mm






 ●JUKI製フィーダー・日立ハイテク用フィーダー保管庫 SDF-1104-00(特注固定棚板)

特注品例1-2拡大表示(別ウィンドウで開きます)

用途 IC・LED等のSMD(表面実装部品)リール保管
仕様 ・JUKI製フィーダー専用棚板
・日立ハイテク製専用棚板
・4枚扉
・電子ドライユニット2台搭載
・最低到達湿度:0%RH
・外寸:W1200×H1840×D950mm







 ●Panasonic製電動フィーダー保管庫 SDF-1104-00(特注固定棚板)

特注品例1-3拡大表示(別ウィンドウで開きます)

用途 IC・LED等のSMD(表面実装部品)リール保管
仕様 ・Panasonic製CM-602電動フィーダー専用棚板
・Panasonic製CM-202フィーダー専用棚板
・4枚扉
・電子ドライユニット2台搭載
・最低到達湿度:0%RH
・外寸:W1200×H1840×D950mm











東洋リビング
【 スライド棚板フィーダー保管庫 】
 ●JUKI・ヤマハ専用スライド棚式フィーダー保管庫 SDF-1500-00

特注品例2-1拡大表示(別ウィンドウで開きます)

用途 IC・LED等のSMD(表面実装部品)リール保管
仕様 ・JUKI製フィーダーと
 ヤマハ製CLタイプフィーダー共用棚板
・スライド棚板2段
・スライドレール固定用ラッチ付
・スライド棚板耐荷重:100kg/枚
・2枚扉
・電子ドライユニット2台搭載
・最低到達湿度:0%RH
・外寸:W1200×H1500×D1060mm




 ●スライド棚式フィーダー保管庫(棚板なし) SDF-1500-111

特注品例2-2拡大表示(別ウィンドウで開きます)

用途 IC・LED等のSMD(表面実装部品)リール保管
仕様 ・フィーダー用棚板はお客様にて製作
・スライド棚板2段
・スライドレール固定用ラッチ付
・2枚扉
・電子ドライユニット2台搭載
・最低到達湿度:0%RH
・外寸:W1200×H1500×D1060mm
 ●JUKI専用スライド棚式フィーダー保管庫 SDF-1106-00(特注棚板)

特注品例2-3拡大表示(別ウィンドウで開きます)

用途 IC・LED等のSMD(表面実装部品)リール保管
仕様 ・JUKI製8mmフィーダーCF081E対応棚板
・棚板3段
(中段はスライド棚、上・下段は固定棚板)
・スライドレール固定用ラッチ付
・スライド棚板耐荷重:100kg/枚
・固定棚にはφ180用リールラック設置
・6枚扉
・電子ドライユニット2台搭載
・最低到達湿度:0%RH
・外寸:W1200×H1840×D950mm
東洋リビング
【 台車収納保管庫 】

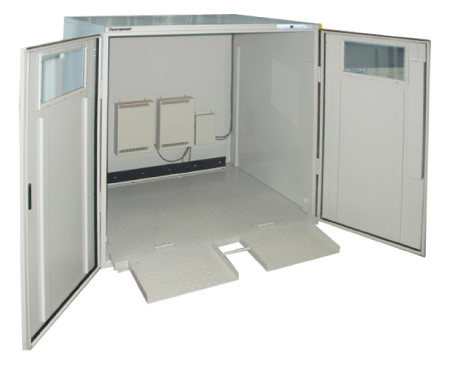

 ●フィーダー台車保管庫 SDF-1700-111

特注品例3-1拡大表示(別ウィンドウで開きます)

用途 SMDリール部品をフィーダー台車ごと一括保管
仕様 ・お客様にて製作された
 SMD取付フィーダー台車ごと収納可能
・収納可能なスロープ付
・キャスター・アジャスター付
・最大搭載可能重量:220kg
・2枚扉
・電子ドライユニット2台搭載
・最低到達湿度:0%RH
・外寸:W1300×H1255×D1150mm
 ●台車保管庫(スロープなし) SDF-1502-111

特注品例3-2拡大表示(別ウィンドウで開きます)

用途 LEDリール部品をフィーダーごと保管
仕様 ・お客様にて製作されたフィーダー台車を収納
・スロープはお客様にて製作(外付け)
・最大搭載可能重量:220kg
・2枚扉
・電子ドライユニット2台搭載
・最低到達湿度:0%RH
・外寸:W1200×H1500×D1060mm
 ●ヤマハ製フィーダー台車保管庫 SDF-1600-00

特注品例3-3拡大表示(別ウィンドウで開きます)

用途 SMDリール部品をフィーダー台車ごと一括保管
仕様 ・ヤマハ製フィーダー台車を2台収納
・収納可能なスロープ付
・最大搭載可能重量:160kg
・2枚扉
・電子ドライユニット2台搭載
・最低到達湿度:0%RH
・外寸:W1300×H1290×D1100mm
東洋リビング
【 スライド棚式保管庫 】
 ●スライド棚式保管庫 SD-602-121

特注品例4-1拡大表示(別ウィンドウで開きます)

用途 BGA等のSMD(表面実装部品)トレイ保管
仕様 ・棚板3段
(中段・下段はスライド棚、上段は固定棚)
・スライドレール固定用ラッチ付
・スライド棚板耐荷重:60kg/枚
・2枚扉
・電子ドライユニット1台搭載
・最低到達湿度:1%RH
・外寸:W930×H898×D840mm
・600Lタイプ
 ●HEPAシリーズ スライド棚式保管庫 SDC-1206-01X(スライド棚)

特注品例4-2拡大表示(別ウィンドウで開きます)

用途 液晶関連部品保管
仕様 ・棚板4段(中段・下段は左右2枚のスライド棚、
 上段2枚は固定棚)
・スライド棚収納時は飛び出し防止ラッチ付
・スライド棚板耐荷重:50kg/枚
・庫内はステンレスSUS430
・HEPAフィルターによるクリーン機能付
・6枚扉
・電子ドライユニット1台搭載
・最低到達湿度:1%RH
・外寸:W1260×H1970×D850mm

 ●スライド棚式保管庫 ND-05-101

特注品例4-3拡大表示(別ウィンドウで開きます)

用途 液晶パネル保管
仕様 ・ロック機構付スライド棚(導電マット付)
・本体:SUS304、棚板:SUS430
・最大積載量:60kg
・2枚扉
・電子ドライユニット1台(C型)搭載
・最低到達湿度:30%RH
・外寸:W936×H1078×D730mm
東洋リビング
【 ステンレス保管庫 】
 ●ステンレス保管庫 USD-1206-01X(SUS)

特注品例5-1拡大表示(別ウィンドウで開きます)

用途 薬品保管
仕様 ・オールステンレスSUS304ヘアーライン仕上げ
・耐薬品性良好
・HEPAフィルターによるクリーン機能付
・6枚扉
・電子ドライユニット2台搭載
・最低到達湿度:0%RH
・外寸:W1200×H1840×D800mm





 ●HEPAシリーズ ステンレス保管庫 SDC-1506-111(SUS)

特注品例5-2拡大表示(別ウィンドウで開きます)

用途 半導体EUV露光装置用ミラー、レンズ保管
仕様 ・UV露光装置部品保管庫
・オールステンレスSUS430ヘアーライン仕上げ
・シロキサンフリー
・N2(窒素)自動供給コントローラー付
・HEPAフィルターによるクリーン機能付
・6枚扉
・電子ドライユニット2台搭載
・最低到達湿度:0%RH
・外寸:W1200×H1840×D950mm


東洋リビング
【 特注保管庫 】
 ●ガラス基板保管庫 SD-600-101

特注品例6-1拡大表示(別ウィンドウで開きます)

用途 太陽光発電用ガラス大基板保管
仕様 ・太陽光発電用ガラス大基板保管庫
(基板100枚収納)
・ガラス基板挿入用のガイドとして底面は
 ベアリグローラー、側面はポリアセタール
・下段はスライド式収納棚
・6枚扉
・電子ドライユニット4台搭載
・最低到達湿度:10%RH以下
・外寸:W1660×H2282×D2130mm




 ●オートドライ3扉独立タイプ ASD-1006(R)

特注品例6-2拡大表示(別ウィンドウで開きます)

用途 カメラ関連品保管
仕様 ・ASD-1006Aを3段に分離
 各段に電子ドライユニット設置
・各棚を別々に湿度設定可能で効率的な収納庫
・6枚扉
・電子ドライユニット3台(C型)搭載
・最低到達湿度:20%RH以下
・外寸:W1200×H1840×D687mm


 ●パスボックス式スーパードライ SDP-1208-1A

特注品例6-3拡大表示(別ウィンドウで開きます)

用途 LEDリール部品保管
仕様 ・前面と背面の両側に扉があるパスボックス式
・前面と背面の両側から部品収納・取出が可能で
 工程間の仕掛品保管や材料倉庫での利用に最適
・除湿ユニット・排気口は側面に設置
・前後各4枚扉
・電子ドライユニット1台搭載
・最低到達湿度:1%RH
・外寸:W1200×H1840×D658mm
 ●棚板耐荷重150kg/枚対応スーパードライ USD-1106-00

特注品例6-4拡大表示(別ウィンドウで開きます)

用途 保管
仕様 ・棚板5枚
・棚板耐荷重:150kg/枚
・漏電ブレーカー・転倒防止用金具設置
・扉窓:アクリル
・6枚扉
・電子ドライユニット2台搭載
・最低到達湿度:0%RH
・外寸:W1200×H1840×D670mm
 ●超低湿保管庫 HSD-1104-01

特注品例6-5拡大表示(別ウィンドウで開きます)

用途 半導体部品保管(LED含む)
仕様 ・半導体部品保管
・N2(窒素)自動供給コントローラー付
・4枚扉
・電子ドライユニット4台搭載
・最低到達湿度:0%RH
・外寸:W1200×H1840×D670mm
(N2自動供給コントローラーは含みません)
 ●超低湿保管庫 SD-902-01

特注品例6-6拡大表示(別ウィンドウで開きます)

用途 リチウムイオン電池材料保管
仕様 ・リチウムイオン電池材料(カーボン素材)保管
・棚板2枚
・2枚扉
・電子ドライユニット2台搭載
・最低到達湿度:0%RH
・外寸:W1200×H900×D950mm
 ●低湿恒温保管庫 SD-1104-01X

特注品例6-7拡大表示(別ウィンドウで開きます)

用途 測定器保管
仕様 ・庫内温度調整用エアコン搭載
(20〜30℃調節可能)
・測定器ケーブル貫通用コネクタープレート搭載
・棚板3枚
・4枚扉
・電子ドライユニット1台搭載
・最低到達湿度:1%RH
・外寸:W1200×H1840×D670mm
