全自動超低湿保管庫スーパードライ「フィーダーシリーズ」
全自動超低湿保管庫
スーパードライ
「フィーダーシリーズ」

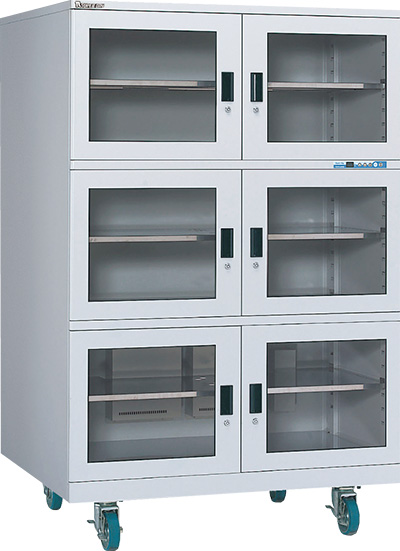

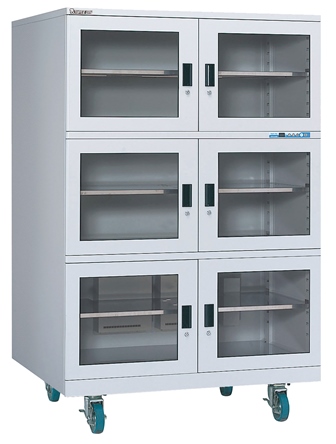

SDF-1706F1
![SDF-1706F1(棚色補正)](/products-info5/dataimge/1721281102.jpg)
![SDF-1706F1(棚色補正)](/products-info5/dataimge/1721281102.jpg)
世界最高水準の長期安定低湿度
(0%RH連続保持)を実現!
フィーダーのまま収納可能!
最低到達湿度:0%RH
世界最高水準の長期安定低湿度
(0%RH連続保持)を実現!
フィーダーのまま収納可能!
最低到達湿度:0%RH
品質と信頼の
日本製電子ドライユニット
品質と信頼の
日本製 電子ドライユニット
- 筐体の奥行が深く、IC、LEDなど実装工程で使用されるリール部品やトレイ部品の防湿保管はもちろん、リール部品を取り付けたフィーダーをそのまま収納できます。
- 除湿ユニットに革新的改良(特許出願中)を加え、超低湿度(1%RH以下)持続時間が約3倍(当社比)に向上しました。
- 奥行きが深く、中央支柱は取り外し可能なため、大型長物収納にも最適
- 直径、幅など各種サイズのリール部品を並べて収納できるリールラックも製作可能
- フィーダーを庫内に並べて固定できる専用棚板も製作可能
- 設定湿度に対し精度±3%RH(加熱再生時を除く)です。
【標準仕様】
- 高精度マイコン制御による湿度管理【特許 第5449309号】
- 6時間毎に加熱再生する「連続運転モード」を搭載
- 扉を開けずに湿度設定が可能なデジタルパネルを採用
- ICパッケージ管理基準 IPC/JEDEC J-STD-033Dに準拠
- 1MΩのアース線を装備
- 導電性焼付塗装(本体、棚)
- 静電気対策はESD-IEC61340-5-1に準拠
- 部品は欧州RoHS2に対応
【各部名称】
![SDF-1706F1 各部名称](/products-info5/dataimge/1652418174.png)
- A鍵
- Bデジタルパネル(日本製)
-
扉を開けずに庫内湿度を設定可能。温度・湿度の表示をワンタッチで切り替えられます。
- C棚板
-
導電性焼付塗装のスチール製です。
通気孔が開いています。 - D温湿度センサー
-
静電容量式センサーの採用により、従来の抵抗式に比べて、さらに正確な庫内湿度を検知します。
- E制御ボックス
- F電子ドライユニット(日本製)
-
強力電子ドライユニットを2台搭載し、扉開閉後も急速に低湿度復帰。
安心の3年間無償保証。 - Gキャスター
-
ポリウレタン製の自在キャスターです。
- H中央支柱
-
保管物の出し入れの際は取り外しでき、長い収納物も出し入れしやすくなっています。
【性能試験】
世界的に最も高性能な最低到達湿度0〜1%RH安定保持 (無負荷時)
しかも電気代はなんと約340円/月と、超省エネを実現!
![フィーダーシリーズ 性能試験結果](/products-info5/dataimge/1652418196.png)
【製品仕様】
型名 | SDF-1706F1 |
最低到達湿度 | 0%RH(外気温度25℃、外気湿度50%RH、無負荷時) |
外寸 W×H×D | 1200×1846×958mm |
内寸 W×H×D | 1198×1564×919mm |
内容量 | 1729ℓ |
重量 | 238kg |
消費電力 | 平均消費電力:21.7W 消費電力量:15.6kWh/月 |
定格電圧 | AC100V(50/60Hz) |
プラグ形状 | 3Pプラグ |
製品材質 (製品本体・棚) |
スチール(導電性焼付塗装) |
棚 | 寸法:W1157×H20×D780mm(5枚・内切欠き棚1枚) 耐荷重:100kg/枚(分散荷重) 可変ピッチ:50mm |
付属品 | 鍵×2、スペーサー×4 |
価格 | オープン |
消費電力は25℃・60%RHの環境条件で、1%RH設定で運転した時の実測値です。
【製品図面】※特注寸法も承っております。
![SDF-1706F1 図面](/products-info5/dataimge/1652418212.jpg)
- 記載したデータは代表値であり保証値ではありませんので、ご承知置きください。
【 ご購入に際して ご注意とお願い 】
- 加湿機能はありませんので、外気が低湿度の時は設定湿度より低くなる場合がございます。
- 掲載商品の部品や製品は改良などに伴い、予告なく仕様を変更させていただく場合がございます。
- 天災による被害の補償や収納品の保証は応じかねますのでご了承ください。
- 当社からお客様への直送は「軒先渡し(車横付場所)」又は「車上渡し(混載便)」となります。
- 沖縄・離島・遠島は運賃が別途必要となります。
- 配送時間のご希望や搬入をご希望の場合は別途費用が発生しますので販売店様と十分にお打ち合わせください。
- 運送中の事故の保険適用は1週間以内です。 お買上製品受取後はすぐに開梱の上、製品の確認をしてください。
- 取扱説明書(保証書付)は大切に保管してください。
- 正しく安全にお使いいただくために、ご使用前に必ず取扱説明書をお読みください。
弊社出荷前にオプション品取付けご用命の際には取付け費用が発生いたします。
【棚加工例】写真をクリックすると拡大表示します。
【対応オプション】(オープン価格)
![フィーダーシリーズ 棚 切り欠きあり](/products-info5/dataimge/1652419998.png)
スチール棚
切り欠きあり
導電性焼付塗装です。
![フィーダーシリーズ 棚 切り欠きなし](/products-info5/dataimge/1652420009.png)
スチール棚
切り欠きなし
導電性焼付塗装です。
![リールラック18本タイプ](/products-info5/dataimge/1651124068.png)
リールラック
仕切り18本
仕切りはリールの厚みに合わせて脱着可能。リールの直径は180〜380mmに対応。
![リールラック43本タイプ](/products-info5/dataimge/1651124103.png)
リールラック
仕切り43本
仕切りはリールの厚みに合わせて脱着可能。リールの直径は180〜380mmに対応。
![アジャスター](/dataimge/1648904098.png)
アジャスター
4本セット
耐荷重900kg、M径M20
納品後にご希望の場合はご相談ください。
![アジャスター押さえ金具](/dataimge/1648904474.png)
アジャスター押さえ金具
4個セット
アンカーボルトで床に固定できます。
![転倒防止L型金具](/products-info5/dataimge/1652937796.jpg)
転倒防止L型金具
2本セット
製品本体にボルトで取付後、壁に固定できます。
本体製品納品後のご注文はお受けできませんので、製品発注時にご注文ください。
![N2自動コントローラー](/dataimge/1648904633.png)
N2自動コントローラー
N2ガスの流量計と時間を制御。既存のN2ガス設備のランニングコストを削減可能。
本体製品納品後のご注文はお受けできませんので、製品発注時にご注文ください。
![流量計](/dataimge/1648904705.png)
N2流量計(RK1150)
流量調整バルブ付きです。
毎分0〜25L・耐圧0.5Ma
本体製品納品後のご注文はお受けできませんので、製品発注時にご注文ください。
![リストストラップ接続端子セット](/products-info5/dataimge/1652937408.jpg)
リストストラップ
接続端子セット
作業者の静電気帯電を速やかに逃します。
本体製品納品後のご注文はお受けできませんので、製品発注時にご注文ください。
